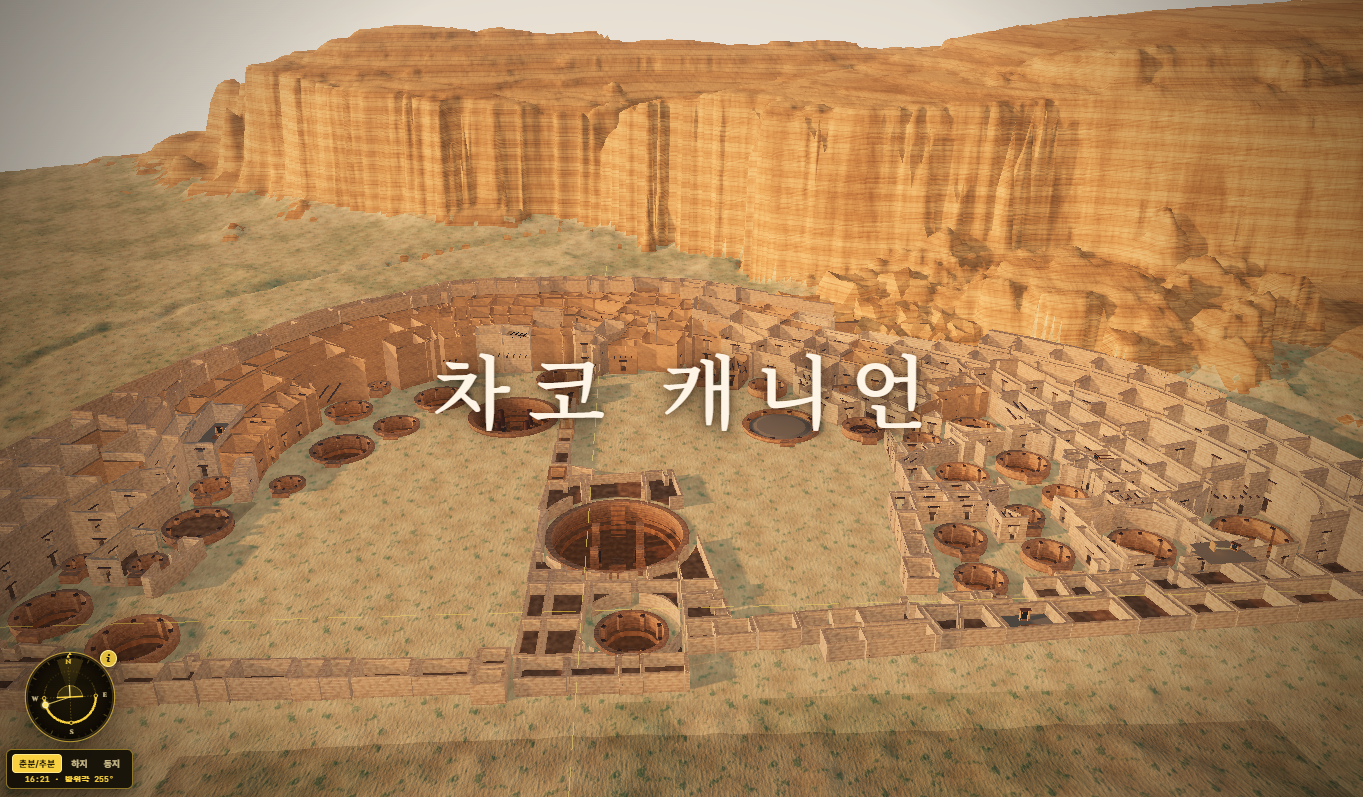

[WebGL/3D] 구글 AI Studio로 구현한 '차코 캐니언 3D 디지털 트윈 & 고고천문학 탐험기' 개발기

1. 들어가며: 왜 1,000년 전 차코 캐니언(Chaco Canyon)인가?

미국 뉴멕시코 북서부 사막 협곡에 자리한 차코 캐니언(Chaco Canyon, 나바호어: Tsé Bił Ndzisgaii)은 서기 850년부터 1150년경까지 북미 남서부 고대 푸에블로 문명의 종교·정치·천문학적 중심지였습니다.

그중에서도 가장 거대한 유적인 푸에블로 보니토(Pueblo Bonito, '아름다운 마을')는:

• 433개의 지리참조 폴리곤(지상/반지하 403개 + 지하 30개)과 복원 시 최대 4층 높이(~14.0m)에 달하는 800여 개의 사암 방,
• 동서 광장을 감싸는 35개 이상의 원형 의식용 홀인 키바(Kiva),
• 56,000점 이상의 터키석과 모계 혈통 유전자가 확인된 33호 묘실(Room 33),
• 수천 킬로미터 떨어진 열대 멕시코에서 공수된 주홍금강앵무와 카카오 잔류물,
• 그리고 무엇보다 춘분·추분의 일출/일몰 방향과 관련된 동서 남측 성벽, 진북(True North)을 가리키는 중앙 분할벽, 동지 일출 햇살이 벽면을 비추는 코너 관측 창문(228호실) 등 경이로운 고고천문학적 건축 정렬을 품고 있습니다.

저는 이 경이로운 고대 건축물을 웹 브라우저에서 누구나 자유롭게 탐험할 수 있도록, 0.5m 래스터로 제공되는 차코 캐니언 지형 참고 자료, 미국 의회도서관 HABS No. NM-30 실측 도면, NASA Earth Observatory의 푸에블로 보니토 소개 자료를 결합한 인터랙티브 3D 디지털 트윈 웹 애플리케이션을 개발했습니다.

놀랍게도 이 복잡한 WebGL 셰이더, 수학적 태양 궤도 연산, 3D 보행 인터랙션, 다국어(한국어/영어) 지원 시스템의 전 과정은 Google AI Studio의 강력한 코드 생성 및 아키텍처 지원을 통해 완성되었습니다.

본 포스팅에서는 AI Studio를 활용한 개발 워크플로우, Three.js 커스텀 셰이더 및 고고천문학 계산 알고리즘 코드 예시, 그리고 GitHub Pages 자동 배포 CI/CD 파이프라인까지 상세하게 정리해 공유합니다.

---

2. Google AI Studio를 활용한 개발 워크플로우

2.1 단순한 코드 어시스턴트를 넘어선 '도메인 협업 파트너'

복잡한 3D 그래픽스와 과학/역사 데이터를 다룰 때 가장 큰 장벽은 도메인 지식의 파편화입니다. 고고학 논문(Kennett et al. 2017 Nature Communications, Crown & Hurst 2009 PNAS), 미국 국립공원관리청(NPS) 측량 보고서, LiDAR 좌표계(EPSG:6342 UTM 13N), 그리고 Three.js의 광원/카메라 행렬이 서로 맞물려야 하기 때문입니다.

Google AI Studio는 대규모 컨텍스트 윈도우(Long-Context Window)를 지원하기 때문에, 방대한 고고학 데이터셋(chaco_data.json, 433개 폴리곤 정보)과 HABS 실측 도면 메타데이터를 통째로 컨텍스트에 올린 상태에서 설계를 진행할 수 있었습니다.

2.2 프롬프트 엔지니어링 노하우

AI Studio에 작업을 지시할 때 효과적이었던 핵심 원칙은 다음과 같습니다:

1. 단편적 기능 대신 '물리적/수학적 기준' 명시하기:
   • *"태양 조명을 만들어줘"* 대신
   • *"차코 캐니언의 위도(북위 36.0605°)와 지구 자전축 기울기(23.44°)를 반영하여, 춘분(Equinox), 하지(Summer Solstice), 동지(Winter Solstice)의 태양 적경/적위 및 방위각(Azimuth)을 삼각함수로 유도하고, Three.js DirectionalLight의 위치 벡터로 실시간 변환해줘."*
2. 시각적 품질 기준을 그래픽스 용어로 구체화하기:
   • *"사암 벽체를 멋있게 렌더링해줘"* 대신
   • *"Three.js MeshStandardMaterial의 onBeforeCompile을 확장하여 프래그먼트 셰이더에 fwidth 기반 안티앨리어싱을 적용하고, 3형(Type III) 띠모양 애슐러(Banded Ashlar) 석조와 쐐기돌(Spalls) 텍스처를 노이즈 함수로 절차적 합성해줘. 특정 방 클릭 시 주변부는 어두워지고 해당 방의 바닥과 벽체만 스포트라이트로 부각되는 마스크 텍스처 셰이더를 작성해줘."*
3. 다국어(i18n) 시스템의 무결성 요구:
   • *"한국어를 기본 언어로 설정하고, 상단 헤더의 언어 전환 버튼 하나로 3D 씬의 재로딩 없이 모든 DOM 텍스트, 3D 룸 핀 라벨, 팝오버, 나침반 방위각 안내까지 실시간으로 즉각 리렌더링되도록 모듈화된 i18n 엔진을 구축해줘."*

---

3. 핵심 시스템 아키텍처 & 기술 스택

계층	기술 스택	설명
Core 3D Engine	Three.js (r170), WebGL	3D 모델 렌더링, 씬 그래프, 카메라 오빗/1인칭 보행 제어
Post-Processing	EffectComposer, UnrealBloomPass	고지대 사막의 깊이감 있는 대기 산란 및 골든 아워 블룸 효과
Data & Survey	OpenTopography 0.5m 래스터 참고 자료, HABS No. NM-30	433개 지리참조 사암 건축물 폴리곤 및 지형 표고 데이터
Archaeoastronomy	프로젝트의 계절별 태양 위치 계산	춘추분 90°/270°, 하지 60.5°, 동지 119.5° 일출 각도 시뮬레이션
Build & Deploy	Vite 8, TypeScript, GitHub Actions	상대 경로(./) 번들링 및 GitHub Pages 무중단 자동 배포
Localization	Custom Reactive i18n Engine	한국어(기본) / 영어 실시간 핫 스위칭 시스템

---

4. 핵심 소스 코드 심층 해설

4.1 고고천문학 솔라 컴퍼스(Celestial Compass) 및 태양 궤적 계산

푸에블로 보니토의 거대한 남측 성벽은 동서축(90°↔270°)을 따라 정확히 뻗어 있어 춘분과 추분의 일출과 일몰을 정확히 지향합니다. 또한 남동부 228호실의 코너 창문은 동지 일출 방위각(~119.5° ESE)을 정밀하게 겨누고 있습니다.

이를 수학적으로 모델링한 자바스크립트 계산 코드입니다:

// 차코 캐니언 고유 위도 및 계절별 적위(Declination) 상수
const CHACO_LAT_DEG = 36.0605;
const CHACO_LAT_RAD = THREE.MathUtils.degToRad(CHACO_LAT_DEG);

const SEASON_DECLINATIONS = {
  summer: 23.44,   // 하지 (북위 23.44°)
  equinox: 0.0,    // 춘분 / 추분
  winter: -23.44,  // 동지 (남위 23.44°)
  lunar: -28.6,    // 18.6년 주기 달의 대정지(Major Standstill)
  night: -12.0,    // 별빛 밤하늘 모드
};

/**
 * 시간(Hour)과 계절(Season)에 따른 태양 고도(Altitude) 및 방위각(Azimuth) 계산
 * @param {string} seasonKey - 'equinox' | 'summer' | 'winter' | 'lunar' | 'night'
 * @param {number} hour24 - 0.0 ~ 24.0 실수 시간 (예: 16.85 = 16시 51분)
 */
function computeSolarAzAlt(seasonKey, hour24) {
  const decDeg = SEASON_DECLINATIONS[seasonKey] ?? 0.0;
  const decRad = THREE.MathUtils.degToRad(decDeg);

  // 태양 시각각 (Hour Angle: 정오 12:00 = 0 rad, 1시간당 15도)
  const haRad = THREE.MathUtils.degToRad((hour24 - 12.0) * 15.0);

  // 구면삼각법(Spherical Trigonometry)을 통한 태양 고도각(Altitude) 계산
  const sinAlt =
    Math.sin(CHACO_LAT_RAD) * Math.sin(decRad) +
    Math.cos(CHACO_LAT_RAD) * Math.cos(decRad) * Math.cos(haRad);
  const altRad = Math.asin(THREE.MathUtils.clamp(sinAlt, -1.0, 1.0));
  const altDeg = THREE.MathUtils.radToDeg(altRad);

  // 방위각(Azimuth: 진북 0°, 동 90°, 남 180°, 서 270°) 계산
  const cosAz =
    (Math.sin(decRad) - Math.sin(CHACO_LAT_RAD) * sinAlt) /
    (Math.cos(CHACO_LAT_RAD) * Math.cos(altRad) + 1e-7);
  let azRad = Math.acos(THREE.MathUtils.clamp(cosAz, -1.0, 1.0));
  if (Math.sin(haRad) > 0) {
    azRad = Math.PI * 2.0 - azRad;
  }
  const azDeg = (THREE.MathUtils.radToDeg(azRad) + 180.0) % 360.0;

  return { azDeg, azRad, altDeg, altRad };
}

이 연산 결과를 바탕으로 Three.js 씬의 DirectionalLight 위치를 실시간으로 갱신하여, 춘분 일출 시에는 거대한 남측 성벽을 따라 광선이 일직선으로 쏟아지고, 동지 일출 시에는 228호실 창문을 통해 빛줄기가 방 내부 반대편 모서리를 비추는 물리적 현상을 시뮬레이션할 수 있었습니다.

---

4.2 Three.js 커스텀 PBR 셰이더 확장 (onBeforeCompile)

실제 유적의 느낌을 살리기 위해 일반 텍스처 매핑 대신, 셰이더 레벨에서 지리참조 좌표와 노이즈 함수를 결합했습니다. 사용자가 특정 방을 클릭하면 주변 유적 전체가 자연스럽게 어두워지고(Dimming), 선택된 방만 따뜻한 촛불 조명처럼 빛나는 '포커스 셰이더'를 구현했습니다:

mat.onBeforeCompile = (shader) => {
  shader.uniforms.uNodeTypeId = { value: nodeTypeId };
  shader.uniforms.uRoomDataMap = sharedRoomShaderUniforms.uRoomDataMap;
  shader.uniforms.uFocusMaskMap = sharedRoomShaderUniforms.uFocusMaskMap;
  shader.uniforms.uDimAmount = sharedRoomShaderUniforms.uDimAmount;

  shader.fragmentShader = shader.fragmentShader
    .replace(
      '#include <common>',
      `#include <common>
       uniform float uNodeTypeId;
       uniform sampler2D uRoomDataMap;
       uniform sampler2D uFocusMaskMap;
       uniform float uDimAmount;
       varying vec3 vDesertWorldPos;`
    )
    .replace(
      '#include <dithering_fragment>',
      `
       // 1. 차코 캐니언 월드 좌표를 UV 좌표로 변환하여 룸 데이터 샘플링
       vec2 pbUv = vec2(
         (vDesertWorldPos.x - (${PB_TEX_MIN_X.toFixed(1)})) / ${PB_TEX_SPAN_X.toFixed(1)},
         (vDesertWorldPos.z - (${PB_TEX_MIN_Z.toFixed(1)})) / ${PB_TEX_SPAN_Z.toFixed(1)}
       );
       vec4 focusSample = texture2D(uFocusMaskMap, pbUv);
       float activeMask = smoothstep(0.28, 0.85, focusSample.r);

       // 2. 방 선택 시 주변 유적 디밍 & 선택된 방 스포트라이트 조명
       if (uDimAmount > 0.001) {
         float outsideDim = mix(1.0, 0.16, uDimAmount);
         vec3 dimmedBg = gl_FragColor.rgb * outsideDim;
         vec3 litActiveRoom = gl_FragColor.rgb * (1.0 + 0.52 * uDimAmount) * vec3(1.10, 1.03, 0.93);
         gl_FragColor.rgb = mix(dimmedBg, litActiveRoom, clamp(activeMask, 0.0, 1.0));
       }

       #include <dithering_fragment>
      `
    );
};

---

4.3 반응형 다국어(i18n) 시스템 구현 (한국어 기본)

국내 사용자뿐만 아니라 글로벌 연구자도 접근할 수 있도록 한국어와 영어를 지원하되, 기본 언어는 한국어로 설정했습니다. 중요한 점은 3D 렌더링 컨텍스트를 파괴하지 않고 DOM과 3D 라벨만 실시간 교체하는 구조입니다:

// i18n.js
export const TRANSLATIONS = {
  ko: {
    brandTitle: '차코 캐니언',
    brandSub: '푸에블로 보니토 • 서기 850–1150년',
    modeOrbit: '와이드 조감도',
    modeGuided: '가이드 투어',
    modeWalk: '자유 보행',
    btnRooms: '방 탐색',
    btnFloorplan: '2D 평면도',
    btnArchive: '기록 보관소',
    // ... 수백 개의 학술 검증 어휘 수록
  },
  en: {
    brandTitle: 'CHACO CANYON',
    brandSub: 'Pueblo Bonito • AD 850–1150',
    modeOrbit: 'Wide Orbit',
    modeGuided: 'Guided Walkthrough',
    modeWalk: 'Free Walk',
    btnRooms: 'Rooms',
    btnFloorplan: 'Floorplan',
    btnArchive: 'Archive',
    // ...
  }
};

// 언어 전환 시 씬 재로딩 없이 즉각 실행되는 DOM 리액티브 함수
export function applyLanguageToDOM(lang = getActiveLanguage()) {
  document.documentElement.lang = lang;
  document.title = lang === 'ko'
    ? '차코 캐니언 3D 디지털 트윈 & 고고천문학 탐험기'
    : 'Chaco Canyon 3D Digital Twin & Archaeoastronomy Explorer';

  // 1. 헤더 및 주요 모드 버튼 갱신
  document.querySelector('#btn-brand-home .brand-title').textContent = t('brandTitle', lang);
  document.getElementById('current-lang-label').textContent = lang === 'ko' ? '한국어' : 'English';
  document.getElementById('btn-mode-orbit').innerHTML = `<span>🦅</span> ${t('modeOrbit', lang)}`;
  document.getElementById('btn-mode-guided').innerHTML = `<span>🧭</span> ${t('modeGuided', lang)}`;
  document.getElementById('btn-mode-walk').innerHTML = `<span>🚶</span> ${t('modeWalk', lang)}`;

  // 2. 6대 주요 구역 및 12개 방 칩 텍스트 재구성
  buildSectionsNavDOM();
  buildDiscoveryChipsDOM();

  // 3. 3D 공간 상의 CSS2D 오브젝트(방 이름 핀) 즉각 갱신
  for (const [id, beaconEl] of discoveryBeaconEls.entries()) {
    const discI18n = getDiscoveryI18n(id, lang);
    if (discI18n) {
      beaconEl.textContent = discI18n.shortPin;
      beaconEl.title = discI18n.beaconLabel;
    }
  }

  // 4. 현재 열려 있는 방 도시에 및 사이드 노트 리렌더링
  if (selectedFeature) populateInspectorDossier(selectedFeature, false);
}

---

4.4 GitHub Actions를 이용한 GitHub Pages 자동 배포 파이프라인

프로젝트를 정적 호스팅 서비스인 GitHub Pages에 배포할 때 가장 흔히 겪는 문제는 서브디렉토리 에셋 경로 404 에러입니다. vite.config.ts에서 base: './'를 지정하여 모든 JS, CSS, GLB 경로를 상대 경로로 변환하고, 아래와 같이 공식 GitHub Actions 워크플로우를 구성했습니다:

# .github/workflows/deploy.yml
name: Deploy to GitHub Pages

on:
  push:
    branches: [ main, master ]
  workflow_dispatch:

permissions:
  contents: read
  pages: write
  id-token: write

concurrency:
  group: "pages"
  cancel-in-progress: false

jobs:
  deploy:
    environment:
      name: github-pages
      url: ${{ steps.deployment.outputs.page_url }}
    runs-on: ubuntu-latest
    steps:
      - name: Checkout repository
        uses: actions/checkout@v4

      - name: Set up Node.js
        uses: actions/setup-node@v4
        with:
          node-version: 20
          cache: 'npm'

      - name: Install dependencies
        run: npm install

      - name: Build production bundle
        run: npm run build

      - name: Setup GitHub Pages
        uses: actions/configure-pages@v5

      - name: Upload artifact
        uses: actions/upload-pages-artifact@v3
        with:
          path: './dist'

      - name: Deploy to GitHub Pages
        id: deployment
        uses: actions/deploy-pages@v4

---

5. 트러블슈팅과 성능 최적화 경험

5.1 18MB 고해상도 GLB 모델의 로딩 지연 해결

433개 방의 지붕, 서까래, 키바 벤치가 포함된 18MB 3D 바이너리 파일(chaco_canyon.glb)을 처음 불러올 때 사용자 이탈이 발생할 수 있었습니다.

• 해결책: 서버 사이드 프록시 미들웨어에 Cache-Control: public, max-age=604800 헤더를 부여하고, 원격 CDN(GStatic) 페일오버(Failover) 로직을 삼중으로 구축했습니다.
• 로더 애니메이션: 고대 나선형 암각화와 태양 궤도를 형상화한 순수 SVG 애니메이션 로더를 적용하여 로딩 체감 시간을 대폭 단축했습니다.

5.2 지리참조 폴리곤 피킹 최적화

마우스를 올릴 때마다 433개의 방 폴리곤에 대해 광선 투사(Raycasting) 및 점-다각형 포함 검사(Point-in-Polygon)를 수행하면 프레임 드랍이 발생했습니다.

• 해결책: 12개의 큐레이션 탐방 지점을 공간 해시 테이블로 먼저 1차 필터링(반경 3.2m 이내)하고, 불필요한 지형 메시와의 인터섹션 계산을 스킵함으로써 불필요한 연산을 줄였습니다. 실제 프레임 속도는 기기·브라우저·장면에 따라 측정해야 합니다.

5.3 블로그 임베드를 위한 16:9 / 9:16 가변 뷰포트

티스토리나 노션 같은 블로그에 iframe으로 삽입할 때를 대비하여, 상단에 Auto / 16:9 / 9:16 종횡비 스위처를 탑재했습니다. 세로형 모바일 화면에서도 와이드 파노라마가 왜곡되지 않고 자동으로 화면 비율에 맞추어집니다.

---

6. 소스 코드 배포 및 라이브 데모 안내

6.1 GitHub 소스 코드 저장소 & Pages 배포 URL

• GitHub 소스 저장소: https://github.com/djai32521/chaco-canyon-3d
• GitHub Pages 라이브 배포 URL: https://djai32521.github.io/chaco-canyon-3d/

[내 GitHub 저장소로 푸시하는 방법]

터미널에서 아래 명령어를 실행하면 본인의 GitHub 저장소로 즉시 배포할 수 있습니다:

# 1. 원격 저장소 연결 (본인 계정의 레포지토리 주소 입력)
git remote add origin https://github.com/djai32521/chaco-canyon-3d.git

# 2. 메인 브랜치 설정 및 푸시
git branch -M main
git push -u origin main

푸시가 완료되면 GitHub 저장소의 Settings > Pages에서 Source가 GitHub Actions로 자동 설정되어 약 1~2분 후 라이브 배포가 완료됩니다.

6.2 실시간 클라우드 미리보기 링크

AI Studio에서 구동 중인 개발 및 프리뷰 서버 링크에서도 즉시 체험하실 수 있습니다:

• 실시간 프리뷰 앱: https://ais-pre-dgyhqoscnpilnb5uap33z5-189458334862.asia-east1.run.app

---

7. 마치며: AI Studio와 함께한 차세대 웹 3D 개발의 미래

이번 프로젝트를 진행하며 가장 놀라웠던 점은, 예전 같으면 수 주간의 수학적 계산과 셰이더 디버깅이 필요했을 고고천문학적 시뮬레이션과 WebGL 디지털 트윈을 Google AI Studio와의 유기적인 대화를 통해 며칠 만에 고품질로 완성할 수 있었다는 점입니다.

단순한 보일러플레이트 코드 생성이 아니라, 고고학적 팩트 체크(연륜 연대, 모계 유전자, 출토 유물 목록)와 복잡한 3D 그래픽스 파이프라인을 유기적으로 엮어내는 AI의 능력은 1인 개발자에게 수십 명 규모의 전문 팀을 붙여준 것과 같은 생산성을 제공했습니다.

3D 웹 개발이나 디지털 트윈, WebGL 프로젝트를 구상 중이시라면 Google AI Studio를 적극적으로 활용해 보시기를 강력히 추천합니다!

---

자료 출처와 재현 범위

미국 의회도서관 HABS NM-30 기록에서 푸에블로 보니토 도면과 기록을, NASA Earth Observatory 소개에서 유적의 배경을 확인할 수 있습니다. NASA 페이지 번호 5678은 소개 자료의 식별자이며 천문 계산 데이터셋 번호로 해석해서는 안 됩니다.

프로젝트의 433개 폴리곤은 구현에 사용한 요소 수로, 유적의 역사적 방 수와 구분해야 합니다. 3D 복원과 계절별 조명은 탐색을 돕기 위한 시각화이며, 측량 정확도나 고고천문학적 정합성을 별도로 검증한 연구 결과를 의미하지 않습니다. OpenTopography 공식 메타데이터는 2016년 10월 12~15일 취득, 래스터 해상도 0.5m, 수평 좌표계 NAD83(2011) / UTM 13N(EPSG:6342), 수직 기준 NAVD88(EPSG:5703)로 안내합니다. 0.5m는 래스터 격자 간격이며 웹 모델의 위치·복원 정확도를 보증하는 수치가 아닙니다.

지형 참고 자료의 인용과 사용 조건

Dorshow, W. (2019), 3D Landscape Reconstruction and Land Use Modeling, Chaco Canyon, NM 2016. NCALM 취득·처리, OpenTopography 배포. DOI 10.5069/G9XG9P8D. 사용 조건은 CC BY 4.0입니다. 공식 메타데이터에서 자료 범위·좌표계·래스터 해상도를 확인할 수 있습니다.

공개 저장소의 chaco_data.json에는 433개 건축 폴리곤과 출처 목록이 들어 있습니다. 이 목록과 원본 LiDAR의 존재를 확인한 것이 모든 폴리곤·복원 부재의 실측 유래나 정확도를 검증했다는 뜻은 아닙니다. 이 웹 앱은 유적 탐색과 시각화를 위한 프로젝트로 소개합니다.
